電液伺服萬能試驗機（A系列）

發布時間:2019-07-12 14:20:00 瀏覽次數：0

設備名稱：

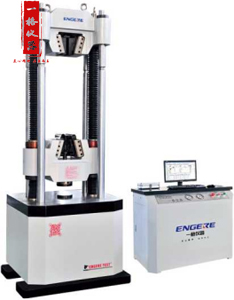

微機控制電液伺服萬能試驗機

產品型號：

WAW-100A WAW-300A WAW-600A WAW-1000A

主要用途與適用范圍：

◎本試驗機主要用于金屬、非金屬以及構件進行拉伸、壓縮、彎曲、剪切、剝離、撕裂等力學性能試驗。
◎本系列產品為油缸下置、四立柱、雙絲杠、雙空間框架結構，拉壓空間間距電動調節，配置內置缸式液壓自動夾具，夾持便捷、可靠。
◎產品配置琴臺式伺服油源機柜、占地面積小、且操作。
◎測控單元具有負荷、應力、應變、位移等多種控制方式，并可實現控制形式的平滑切換。試驗數據可任意存取，并可實現數據和曲線的再分析，局部放大和數據再編輯、試樣、環境、測試條件可編輯，能自動求岀材料的各項力學性能指標，可打印完整的試驗報告和曲線，并且有局域網聯網功能和遠程數據庫無縫聯接功能。
◎本機廣泛應用于航空航天、國防軍工、機械制造、汽車工業、建筑材料、大專院校、科研院所、商檢質檢等領域。

適用標準：

◎本系列產品全面符合GB/T2611、GB/T16826、GB/T228等標準要求。

專利號：

ZL 2021 3 0084 189.8

技術標準：

項目型號指標	WAW-100A	WAW-300A	WAW-600A	WAW-1000A
最大試驗力	100kN	300kN	600kN	1000kN
主機結構形式	四柱：橫梁全開結構		六柱：橫梁半開結構
試驗機級別	1級
有效測量范圍	1%-100%F-S
試驗力示值相對誤差	±0.5%(±1%)
試驗力分辯力	500000碼
位移示值相對誤差	±0.5%
位移測量分辯力	0.001mm
應力速率控制調整范圍	1MPa/s~60MPa/s
應力速率控制相對誤差	±1%(±2%)
下橫梁升降速度 (mm/min)	220
拉伸鉗口最大間距 (mm)	600	600	600	600
活塞行程	150	250
活塞空載最大速度(mm/min)	150	180	180	150
圓試樣夾持直徑 (mm)	φ4-φ10 φ10-φ20	φ10-φ20 φ20-φ32	φ10-φ20 φ20-φ32	φ10-φ18 φ18-φ29 φ29-φ40
扁試樣夾持厚度 (mm)	0-15	2-13 13-25	2-13 13-25	2-16 16-30
上下壓盤尺寸 (mm)	φ150	φ150	φ150	φ150
有效試驗寬度 (mm)	300	480	500	580
主機外形尺寸 (mm)	685x455x1835	830x480x2000	870x640x2300	990x660x2350
控制臺外形尺寸(mm)	1150x760x920
電源	AC380V ±10% 50Hz1.5kW		AC380V ±10% 50Hz2.6kW	AC380V ±10% 50Hz 3.8kW
主機重量(約)(kg)	800kg	1500kg	2000Kg	2700kg
油源重量(約)(kg)	200kg

注：想要了解或咨詢更多產品信息，請撥打400-077-1866,16653127266， ENGERE將為您提供全面的測試解決方案。
